Что такое рабочий цикл и чем ограничивается время реакции ПЛК?

ПЛК сканирующего типа работают циклически по методу периодического опроса входных данных. Именно такая модель обеспечивается в среде программирования CoDeSys. Рабочий цикл ПЛК включает 4 фазы: опрос входов, выполнение пользовательской программы, установку значений выходов и некоторые вспомогательные операции (диагностика, подготовка данных для отладчика, визуализации и т.д). Прикладная программа имеет дело с одномоментной копией значений входов. Внутри одного цикла выполнения программы, значения входов можно считать константами. Такая модель упрощает анализ и программирование сложных логических и последовательностных алгоритмов. Очевидно, что время реакции на событие будет зависеть от времени выполнения одной итерации прикладной программы.

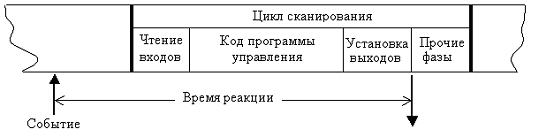

Рис.3 Рабочий цикл для ПЛК работающего по методу периодического опроса входных данных.

В технических характеристиках ПЛК приводится типовое время рабочего цикла. При его измерении пользовательская программа должна содержать 1К логических команд (на языке IL МЭК 61131-3). Сегодня ПЛК имеют типовое значение времени рабочего цикла, измеряемое единицами миллисекунд и менее. События, требующие быстрой реакции, выделяются в отдельные задачи, приоритетность и период выполнения которых можно изменять.
